SPD-C系列电涌保护器必须设置保护—

LYD1-C系列浪涌保护器（以下简称SPD）适用于交流50/60Hz、额定电压380V的IT、TT、TN-C、TN-S、TN-CS等电源系统。影响或其他瞬态过电压浪涌保护。符合-1:1998-02标准的II类浪涌保护器。C类浪涌保护器。

SPD具有共模（MC）和差模（MD）保护。

SPD 符合 .1/-1。

安装

安装在LPZ1区和LPZ2区的交界处，采用35mm标准导轨安装，连接铜多股线为2.5~。

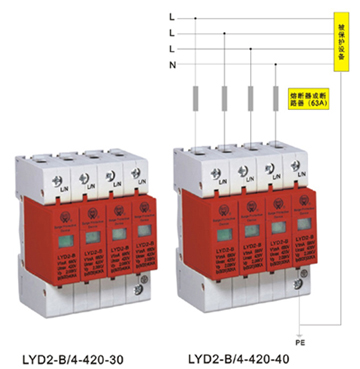

必须保护 SPD 的每一极 - 使用 熔断器 或小的 断路器 用于 SPD 击穿后的短路保护。

安装于楼层配电箱、计算机中心、电信机房、电梯控制室、有线电视机房、消防中心、别墅户用配电箱等。

主要结构及工作原理

SPD是一个端口，防触电保护，室内固定安装，电压限制型。

SPD 有内置的隔离开关。当SPD因过热、击穿而失效时，隔离开关能自动将其与电网断开，同时给出指示信号。SPD的可视窗口在正常工作时间显示为白色浪涌保护器工作原理图浪涌保护器工作原理图，在故障和分离后显示为红色。

1P+N、2P+N、3P+N SPD由1P、2P、3P SPD+NPE零地保护模块组成，用于TN-S、TN-CS等电源系统。
