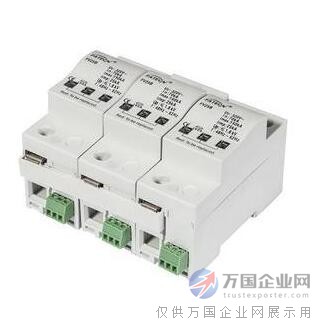

产品名称：一级防雷试验10/浪涌保护器手
江苏人民版链接：
一级防雷试验10/浪涌保护器，主要结构及工作原理：
在三相四线制中，三相线和一根中性线之间连接有保护器。正常情况下，保护器处于高阻状态。当电网因雷击或其他原因出现浪涌电压时，保护器会立即在纳秒内快速开启，将浪涌电压引入大地，从而保护电网。的电气设备。当浪涌电压通过保护器消失后，保护器再次变为高阻状态，以免影响电网的正常运行。
一级电源避雷器具有高雷电流放电能力，单片机模块冲击放电电流达到25kA（10/350)，适用于TN-S三相五线供电系统，并通过了国家专业检测机构的防雷I级测试，适用于雷电风险高的地区（或与LPZ1的交界区）供电系统的防雷，是一级防雷产品交流电源设备。
功能和特点：
1 选用优质防雷元件，可靠性高
2 可插拔模块化结构设计雷电浪涌保护器，外形美观
3 温控脱扣装置，使用寿命长，故障指示
4 脉冲放电电流高达 25kA (10/350μs)
5 响应时间快、安装简单、维护方便
1级防雷测试10/浪涌保护器技术参数
型号/参数：LN N-PE LN N-PE LN N-PE LN N-PE
标称电压～～～～～50Hz
最大持续工作电压～～～～～～～～～50Hz
标称放电电流（8/20μs）--60kA--60kA--40kA--
最大放电电流（8/20μs）-----80kA--
雷电冲击电流（10/350μs）
UC If-100 Arms-100 Arms-100 Arms-100 Arms时切断后续电流能力
承受短路电流能力50kA-50kA-50kA-50kA-
绝缘电阻≥1000 MΩ≥1000 MΩ≥1000 MΩ≥1000 MΩ≥1000 MΩ≥1000 MΩ≥1000 MΩ≥1000 MΩ
电压保护等级UP≤2.8kV≤1.5kV≤2.5kV≤1.5kV≤2.5kV≤1.5kV≤2.2kV≤1.2kV
响应时间 tA≤ 25ns≤ 100 ns≤ 25ns≤ 100 ns≤ 25ns≤ 100 ns≤ 25ns≤ 100 ns
最大后备保险丝 ////////gG
工作温度区 T - 40℃～+80℃
防护等级 IP 20
安装宽度/导轨 35 mm DIN 导轨
SPD万能电源模块浪涌保护器，符合SPD国标1-2011的要求和规范，在电源线上并联使用时，两端电压高于规定时使用自身电流电压呈指数增长。伏安特性可以有效地将进入输电线路的瞬时过电压限制在设备或系统能够承受的电压范围内，从而将强雷电流泄入大地雷电浪涌保护器，抑制浪涌，释放电流，限制振幅。从而保护受保护的设备或系统免受冲击损坏。
适用范围：
SPD通用电源模块浪涌保护器主要用于一级电源设备的保护。常用于室外配电柜、室内配电柜及外接引出线易受雷击的屋顶配电设备。适用于工业与民用建筑、电力、通讯、道路交通、石油化工等行业的电力设备保护。
符合 EN -1 I 的 SPD 安装类别
防护等级符合 DIN VDE 0675-6 A 级
最大连续交流工作电压Uc
440V
690V
冲击电流Iimp(10/350μs)
25kA
电压保护等级 Up
≤2.5kV
＜4.0kV
响应时间 tA
<
工作温度范围 Tu
-40℃~80℃
前置过流保护装置
SCB：T1级（具体型号见选型卡）
连接电缆最小面积（min）
25m㎡/多芯软电缆
连接电缆最大面积（max）
2 X 25m㎡/多芯软电缆
外壳等级
IP20
1级防雷测试10/浪涌保护器PDF说明书下载
