在过去的六个月里，陆续建成了多台大功率试验台。我(702）负责上位机测试程序的编写和电控方案的制定。一般采用经典的硬件方案，上位机模式，上位机使用工控机，下位机用PLC，工控机一般用研华，只要用户不指定，习惯了也不愿意换。当然下位机是西门子的经典系列，看具体用途和预算，不是1200就是1500，没啥好说的，太远了。
大功率测试台将使用大功率电机，大功率电机要么使用变频器，要么使用软启动器。需要调速的时候用变频器，不需要调速的时候用软启动器，没什么好说的。

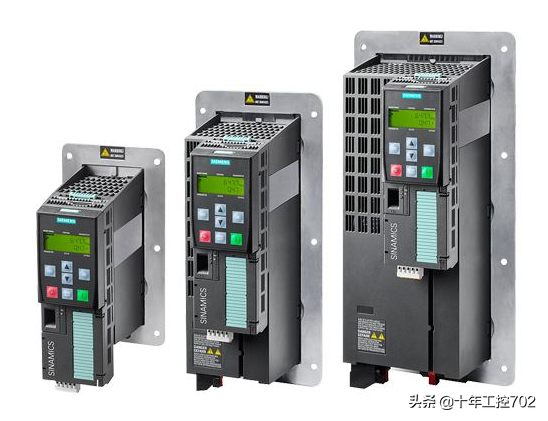

变频器一般采用西门子系列，或者同上，如果用户不指定，则采用西门子系列。这两年我用过ABB的，用法也差不多。以前用过，后来用的是S120系列。以前估计是为了省事，用模拟量来控制速度，程序好写。0-10V对应0-3000转，进行了线性转换。后来我都用了，后来我也都用了。，下期我会写一篇关于变频器的小文章。

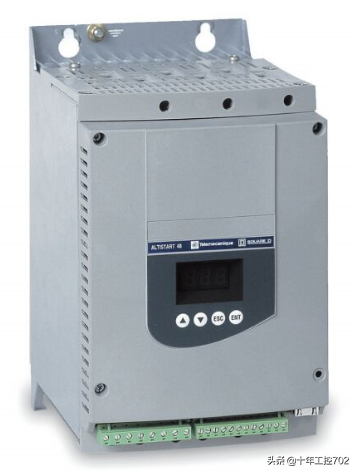

当然，软启动器由施耐德制造，价格昂贵。它们都是大项目，所以它们都是好东西。价格？90KW重载约，55KW重载9000以上。什么是超载，什么是轻载？重载为重载，选型大于轻载。
上一篇小文讲了选择的问题，这一篇继续。
接线问题似乎不是问题。遇难者不难，遇难者不难，说说吧。
接线分为主电路接线和控制电路接线。

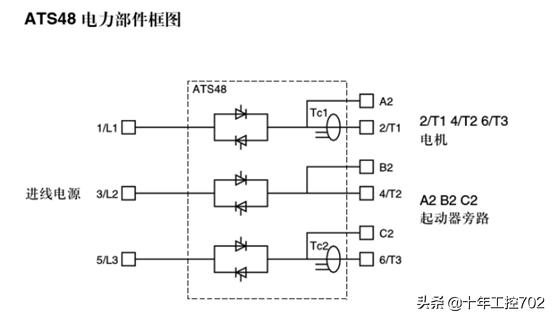

先说主电路，也就是软启动器的进出线。

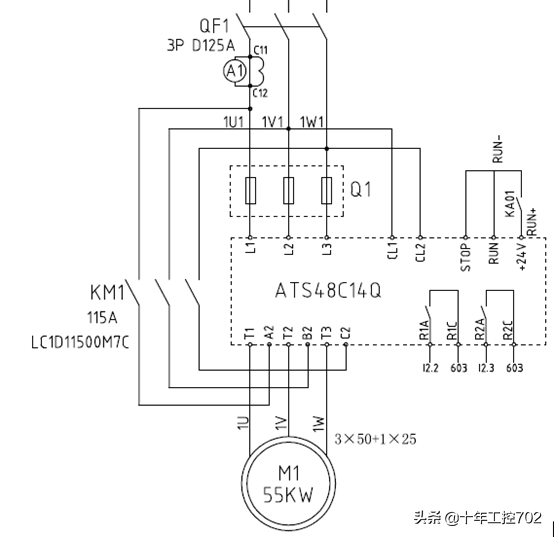

上图是手册中给出的接线图。像这样连线肯定是不对的，要前后左右各加个东西，对abb熔断器式隔离开关，还要加个开关，断路器。
在软启动器前面放一个断路器，加一个熔断器，然后将软启动器进线L1、L2、L3.直接接一个变压器和一个电流表，看起来专业的 。
然后，T1、T2、T3 可以将电缆引到电机上。
然后在它旁边放一个磁盘接触器。先忽略控制电路，后面写PLC程序的时候会提到。
原理很简单。即电机启动时，电流会很大，对电网的影响很大。因此，启动时，需要在启动完成后将电流切换回来。
这个原理和star-一样，就是先降电流，再切换回来。为什么要切换？不切换会影响扭矩输出，即电流小，扭矩小，电机闷。
如上图，当你要启动的时候，给软启动器一个信号，软启动器就会启动电机运行，应该是一个斜坡信号。当电机启动时，软启动器会给你一个信号，你让旁路接触器接通即可。
什么时候启动完成？
你不必担心这个，软启动器会在启动完成时告诉你。
怎么讲？
R1A，R2A，两个继电器，一个故障，一个启动完成。不用死记硬背，既然知道有这样的功能。
当启动完成时，启动完成继电器会常开和常闭，可以检测到这个信号。
如何使用这个信号？
现在日子好了，都用PLC了，直接连PLC就可以了。稍后会谈到它。
没有PLC？只需将其直接连接到接触器的控制回路即可。
上图为AST系列控制端子分布图。
如何使用它？这将在后面的章节中讨论。
控制端子与PLC的控制逻辑有关，所以最好一起讲PLC软启动的控制逻辑。
这里只是简单介绍一下接线。
首先是给 CL1 和 CL2 通电。这很明显。---Q系列220V-400V交流，即可接380V电源，进线可直接导引。---Y系列，只能是110V-230V AC。这不是危言耸听。我亲眼见过N次以上。有的初学者懒惰懒惰，看到电源端子就敢连线。PLC供电，到底是24V还是220V。接触器是220V线圈还是36V线圈。好几次，都是火冒烟之后才知道看接线图。拉走。
这部分很简单abb熔断器式隔离开关，但让我们谈谈它。下一篇会讲软启动器的启停控制和PLC编程。
在下一节中，我们将讨论一种更经济的方法，即支持多台电机的软启动器。
有了前面的基础，后面讲起来就容易了。
