电压开关型浪涌保护器至限压型
一、选择原则
1）防雷等级LPZO和LPZ1边框安装一级SPD； LPZ1和LPZ2边框安装二级SPD；后续保护区域配备三级以上SPD，实现层层设防，进一步消除雷击浪涌效应。
2）电压保护等级UP和有效保护等级Up/f应小于设备承受冲击电压的额定值Uw。
3）线路上安装多个SPD时，电压切换SPD与限压SPD之间的线路长度不应小于5m。
当电压切换型浪涌保护器与限压型浪涌保护器之间的线长小于10m，限压型浪涌保护器之间的线长小于5m时，两级浪涌保护器之间应安装去耦装置@浪涌保护器。当浪涌保护器具有自动能量协调功能时，浪涌保护器之间的线路长度不受限制。 浪涌保护器应该有过流保护装置和劣化显示功能。
主要目的是在供电线路中安装多级电源SPD。由于每一级SPD的标称导通电压和标称导通电流的不同，以及安装方式和接线长度的不同，在设计和安装时，如果能量匹配不当，就会出现盲区发现某级SPD不工作的问题。为了保证雷电高压脉冲沿电源线侵入时，各级SPD可以分阶段启动漏电，避免多级SPD之间出现盲区。去耦组件），以满足避免盲点的要求。同时规定最终电源SPD的保护等级必须低于被保护设备的浪涌电压耐受能力。各级电源SPD能量协调的最终目的是将威胁设备安全的电压和电流浪涌值降低到被保护设备能够承受的安全范围，以及电源释放的浪涌电流供应各级SPD不超过其本身的标称值。放电电流。
4）被保护电路（AC）、IT、TT、TN等的供电系统，决定了保护方式。
5）被保护线路的工作电压，系统电压的波动范围，决定了最大连续工作电压。
6）被保护设备的耐压等级决定了电压保护等级。
7）被保护设备的防雷等级，防雷区LPZspd浪涌保护器型号，本项考虑了SPD的标称放电电流、最大放电电流和冲击放电电流的要求spd浪涌保护器型号，确定了标称/最大放电电流。
二、浪涌保护器的主要性能指标
一般：
①电压保护等级Up。一般来说，电压保护等级越低，保护效果越好。
建筑物入口处和其他防雷区域接口处的最大浪涌电压应与其所属系统的基本绝缘水平和设备允许的最大浪涌电压相协调。为了使最大浪涌电压保持足够低，两端的引线应尽可能短，不超过0.5m。
当电源进线端浪涌保护器与被保护设备距离较远（大于30m），或SPD的电压保护等级Up加上两端引线的感应电压和反射波保护效果不足以保护敏感设备，应在被保护设备处加装二级SPD，其标称放电电流不小于8/20μs 5kA。
②流通能力。一般来说，流通能力越高，雷击下的安全性就越好。但流通量越大，SPD价格越高。
③最大持续工作电压Uc。一般来说，最高持续工作电压越高，长期安全性越好，但最高持续工作电压越高，电压保护等级越高。

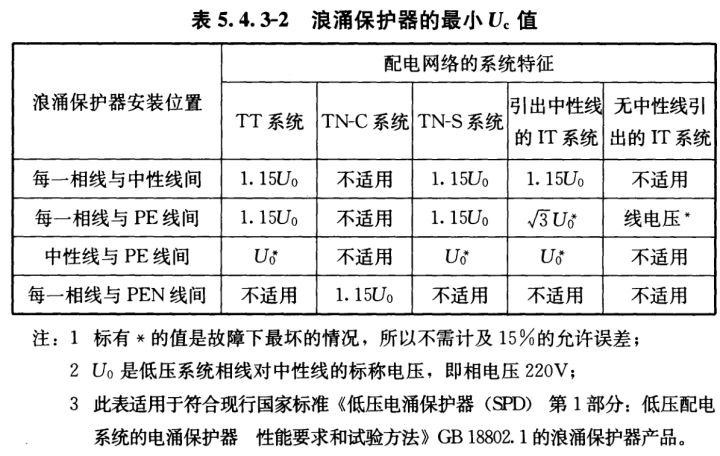

三、安装浪涌保护器根据系统特性的最大持续工作电压 Uc 最小值

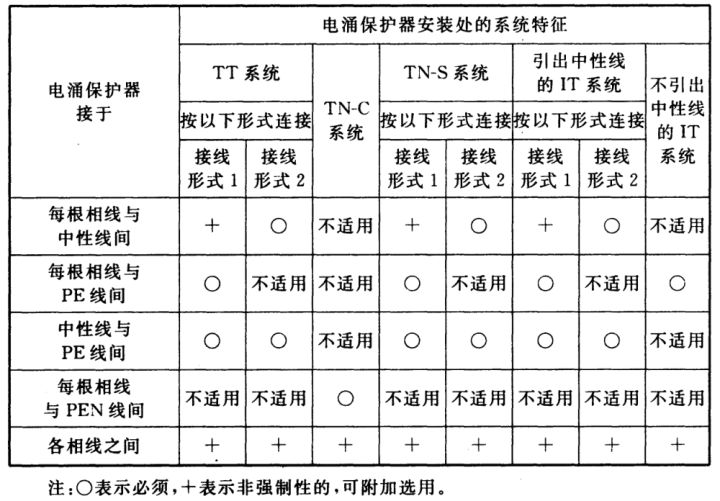

四、根据系统特性安装浪涌保护器

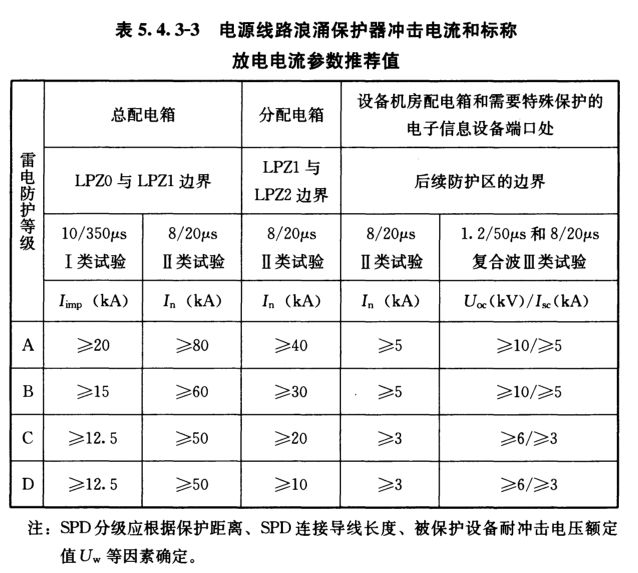

五、根据《建筑物电子信息系统防雷技术规范》第4.2或4.3节确定防雷等级时，浪涌保护器的浪涌电流Iimp和标称放电电流In的推荐值应符合表5.4.3-3的规定。

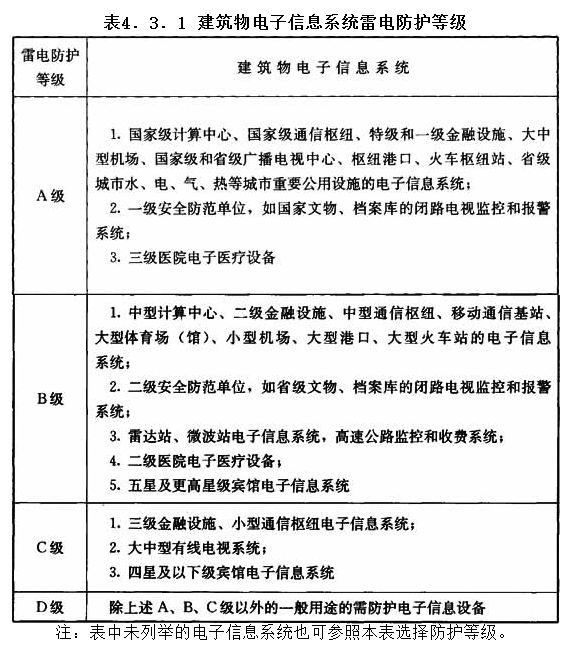

防护等级分类
浪涌电流Iimp和标称放电电流值In选择

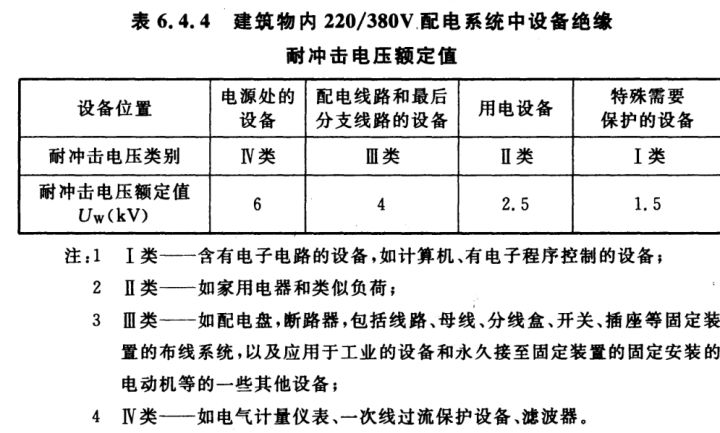

六、配电系统中设备的耐压额定值Uw可从下表中选择

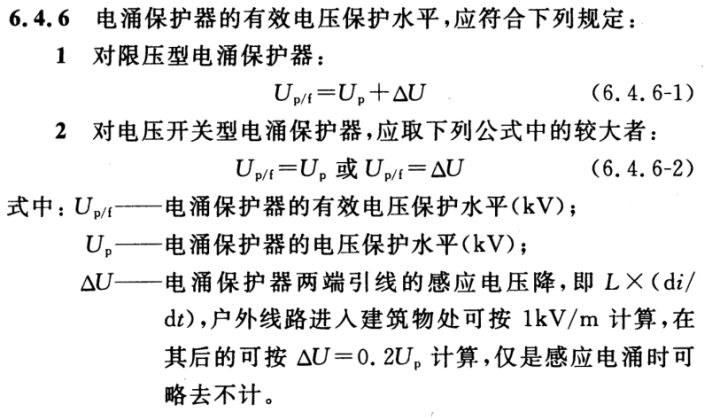

七、电压保护电平Up修正——有效保护电平Up/f
为了使浪涌保护器获得较小的有效电压保护等级，应选择电压保护等级值较小的浪涌保护器，并使用合理的布线，与浪涌保护器连接的导体长度应该缩短。
2.确定沿线从室外引入雷电浪涌时，浪涌保护器有效电压保护等级的选择应满足以下要求：
1.当被保护设备与浪涌保护器之间的距离沿线路长度小于等于5m，或者当线路长度小于等于10m时为屏蔽和两端等电位连接，应按下式计算：Up/f≤Uw
2.当被保护设备与沿线浪涌保护器的距离大于10m时，应按下式计算：
参见《建筑物防雷设计规范》6.4 防雷器安装和选型要求
八、I类测试浪涌保护器应安装在引入电源的总配电箱处。
浪涌保护器的电压保护等级Up≤2.5kV。
当各保护模式的浪涌电流值无法确定时，浪涌电流Iimp应≥12.5kA。
九、其他情况请参考《建筑物防雷设计规范》第四节
