掌握低压断路器在现代电气控制中的应用-

熟悉低压断路器的结构、工作原理、电气符号、功能及选用原则。

掌握低压断路器在现代电气控制中的应用。

低压断路器俗称自动空气开关，是低压配电网的主要电气开关​​之一，它不仅可以接通和分断正常负载电流、电动机工作电流和过载电流，还可以使并分断短路电流。

主要用作不经常操作的低压配电线路或开关柜（箱）中的电源开关框架断路器功能，保护线路、电气设备和电动机。发生故障时能自动切断线路，起到保护作用，应用广泛。

功能：不经常接通和分断电路，并能在电路过载、短路和失压时自动分断电路。

特点：操作安全，分断能力高。

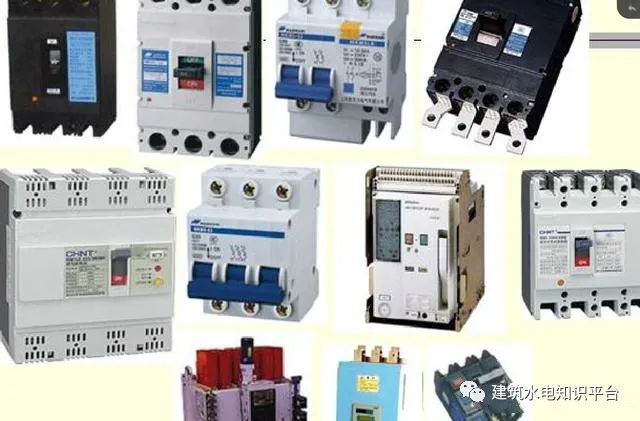

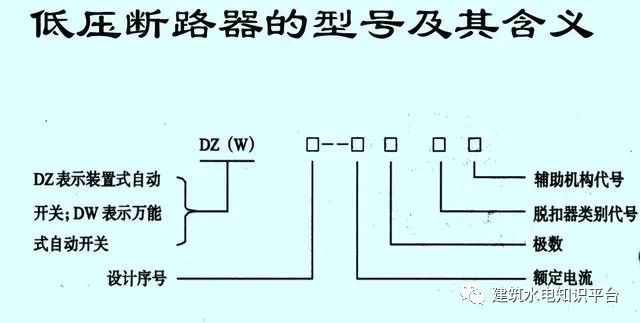

分类：框架式（通用型）和塑壳式（装置型）

结构：触头系统、灭弧装置、跳闸机构、传动机构。

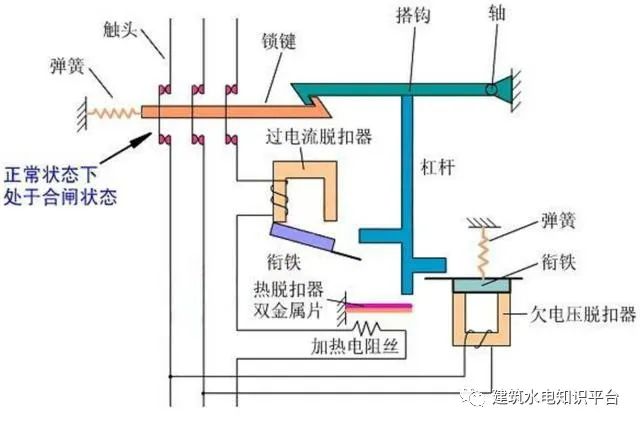

工作原理：当电路短路或严重过载时，过电流脱扣器的衔铁吸合，使自动脱扣机构动作；当电路过载时框架断路器功能，热脱扣器的热敏元件产生的热量增加，使双金属片向上弯曲推动自动脱扣机构动作；当电路失压时，失压脱扣器的衔铁释放，也使自动脱扣机构动作。自动脱扣机构起到断开主触点和切断主电路的作用，分别起到短路保护、过载保护和欠压保护的作用。

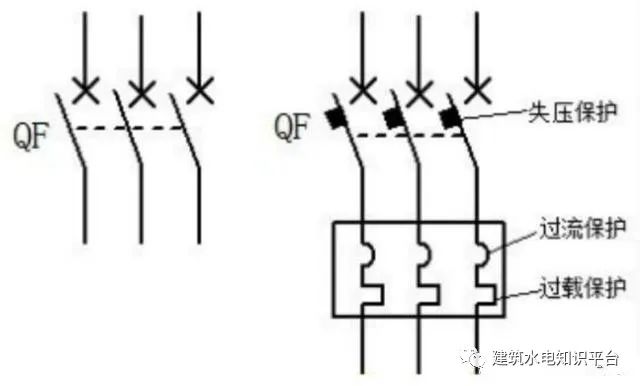

低压电气符号 断路器

低压选择原则断路器

1）断路器的额定电压和电流应大于或等于电路的正常工作电压和负载电流。

2) 热脱扣器的整定电流应等于被控负载的额定电流。

3) 欠压脱扣器的额定电压应等于电路的额定电压。

4）断路器应垂直安装在配电板上，电源线接上端，负载线接下端。

5) 电磁脱扣器的瞬时脱扣整定电流应大于正常工作时负载电路的峰值电流。
