网络信号防雷器安装指导

产品描述：

欧乐单路网络浪涌保护器、网络浪涌保护器、网络信号浪涌保护器、网络信号过压保护器用于保护敏感的以太网100M高速网络通信线路；广泛应用于计算机网络通讯传输系统、网络交换机、大型路由器等网络设备；使其免受雷电感应电压、电网电压波动干扰、静电放电和大负载启动时产生的瞬时浪涌电压等造成的重大损害。

工作原则：

浪涌保护器（SPD）是电子设备防雷中不可缺少的器件。其工作原理是在正常情况下，浪涌保护器处于很高的电阻状态，以保证信号系统的正常工作；当系统线路出现浪涌过压或过流时，SPD的电阻突然变化或持续下降到低阻抗，在纳秒内立即开启SPD，浪涌能量通过SPD释放到地; 浪涌后，浪涌保护器迅速恢复到高阻状态，不影响系统的正常运行。

特征：

1、产品采用二级复合保护电路设计。

2、核心部件选用国际知名品牌产品，采用先进的生产工艺制造，质量可靠。

3、具有流量大、残压水平低、响应灵敏、性能稳定、插入损耗低等特点。

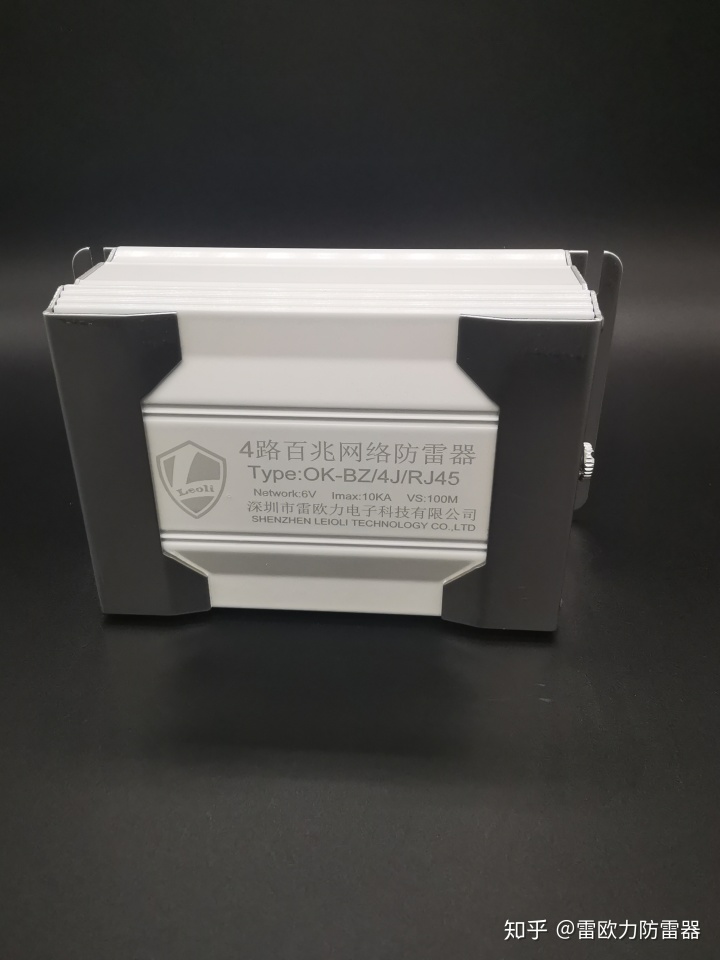

4、单通道/4通道/8通道/16通道/24通道可自由选择，安装更方便，不占空间。

产品应用及安装位置：

欧乐网络信号避雷器适用于雷击区LPZ2-3以上接口。一般安装在计算机网络通信传输系统设备、网络交换机、大型路由器等网络设备的信号输入端。

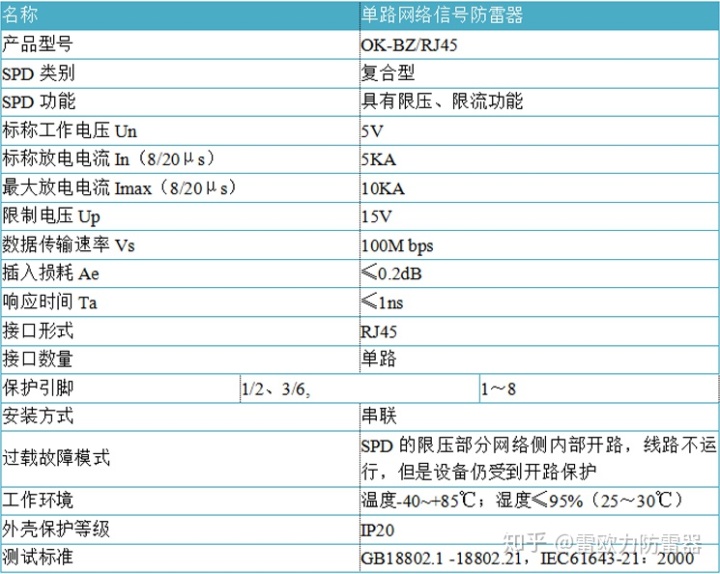

技术参数：

避雷器安装指南：

1、避雷器可以安装在LPZ0-1区域，也可以直接串联在被保护设备（或系统）前端。离受保护设备（或系统）越近越好。

2、避雷器的输入端（IN）接信号线，输出端（OUT）接被保护设备，不可接反。

3、防雷装置的PE线必须与防雷系统严格等电位连接，否则会影响工作性能。

4、产品不需要特别维护，应尽量靠近设备侧安装；当工作系统出现故障，怀疑避雷器时，可拆下避雷器重新检查。如果恢复到使用前的状态信号浪涌保护器防雷器供应商，则应更换。避雷器。

5、避雷器的接地线应采用尽可能短的导线连接。避雷器的接地采用端子接地方式，接地线必须与防雷接地线（或被保护设备的外壳）连接。信号的屏蔽线可以直接连接到接地端。

6、避雷器在不超过要求的情况下安装时不需要长期维护，只需要对系统进行日常维护；如果在使用过程中信号传输出现问题信号浪涌保护器防雷器供应商，更换避雷器后信号传输会恢复正常。表示避雷器已损坏，需要维修或更换。

与此产品相关的产品

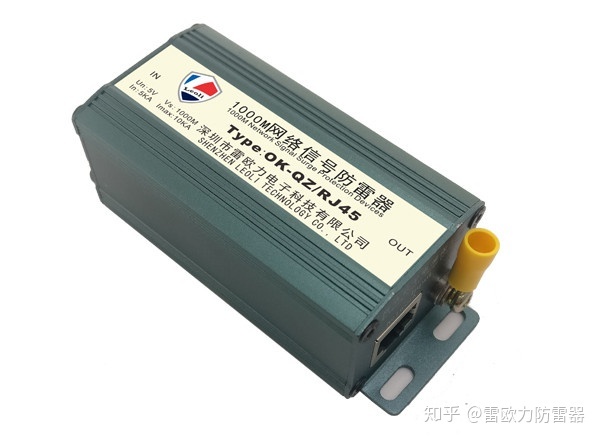

千兆网络信号浪涌保护器 OK-QZ/RJ45

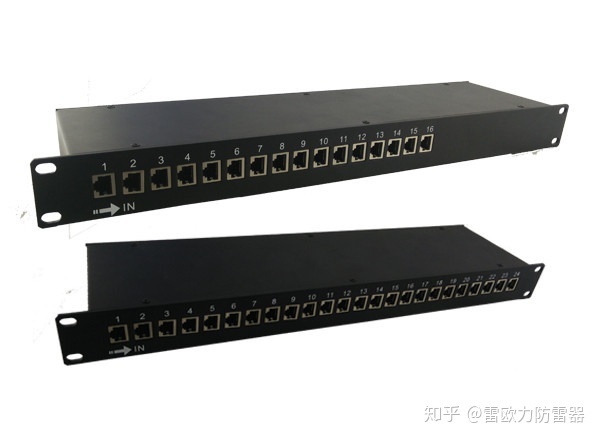

100M网络交换机避雷器OK-BZ/24J/RJ45

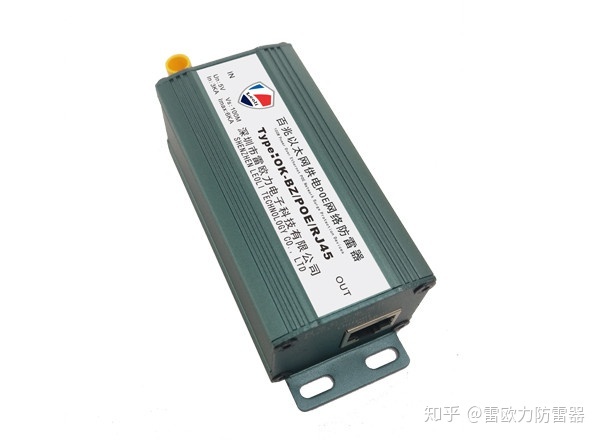

网络供电POE防雷器OK-BZ/POE/RJ45

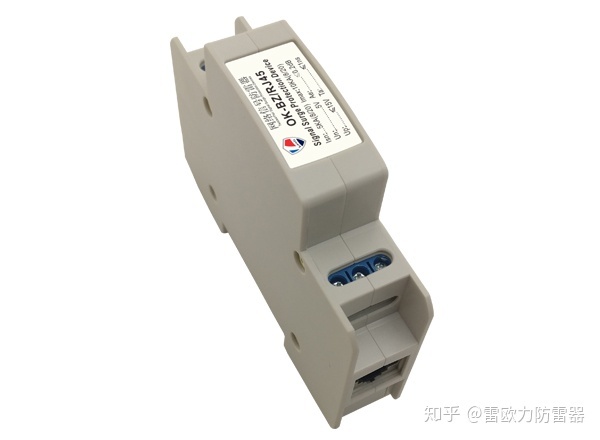

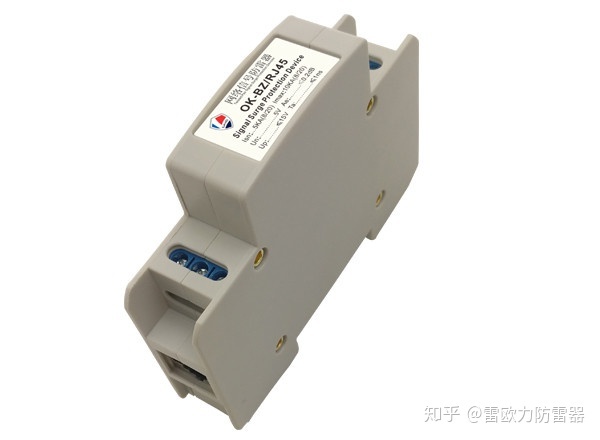

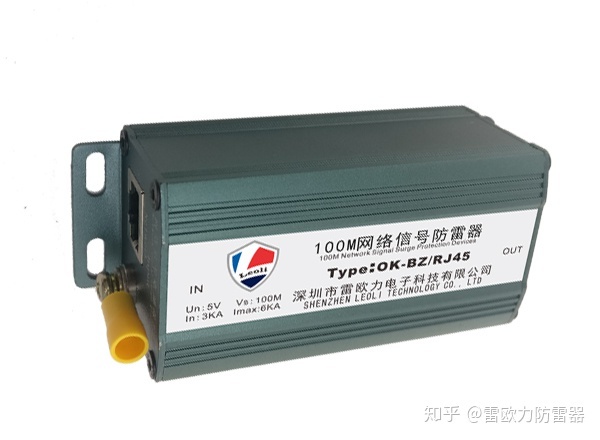

单通道100M网络防雷器OK-BZ/RJ45
