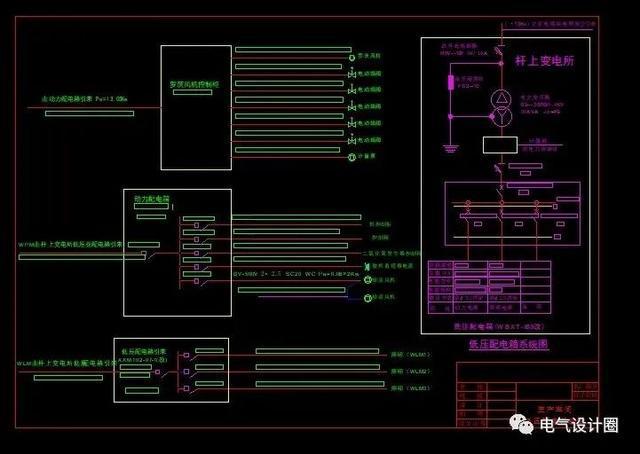

在低压配电系统图中，很多电气设计人员并没有在低压配电盘母排上设置浪涌保护器低压浪涌保护器参数，而是在变压器低压侧和之间设置浪涌保护器断路器 ，这样的做法不符合规范的要求。

错误的做法如图1所示：

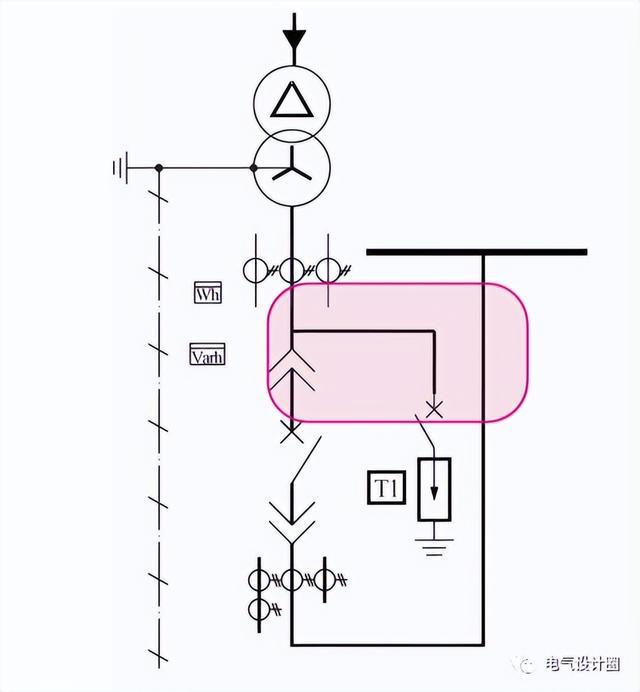

▲ 图1 浪涌保护器在低压配电盘母线上的接线位置图（错误做法）

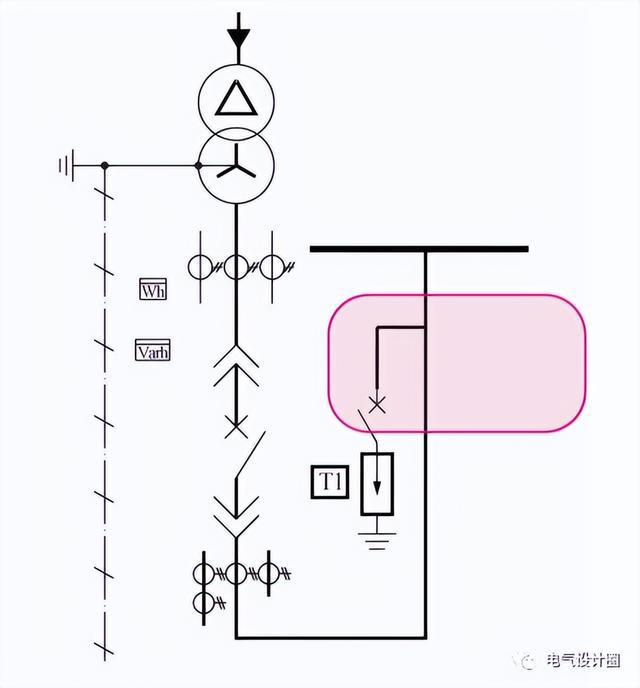

▲ 图2浪涌保护器在低压配电盘母线上的接线位置图（正确方法）

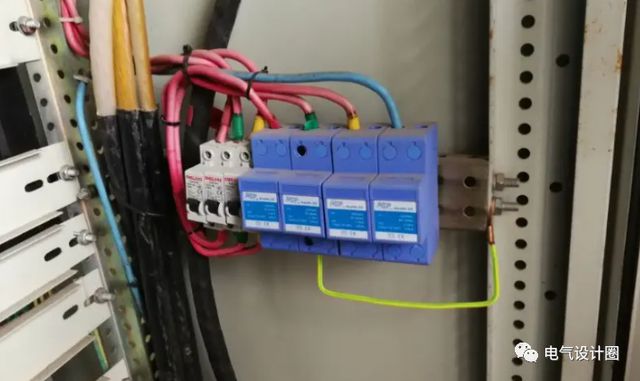

根据《建筑物防雷设计规范》第4.3.8条（强项）：在低压侧配电盘上，当有线路从建筑物引出至其他独立接地的配电装置时设备，在母排上安装有 I 类测试的 A 浪涌保护器。

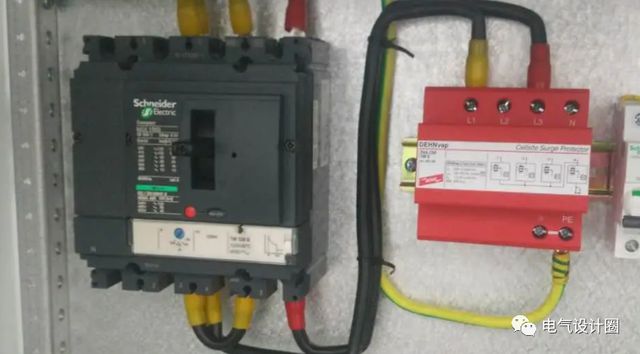

浪涌保护器的电压保护等级值应小于或等于2.5kV。如果变压器低压侧的浪涌保护器设置在变压器和出线断路器之间，当出线断路器处于分断位置时低压浪涌保护器参数，低压侧的母线配电盘缺少 浪涌保护器 保护。

同时，从《交流电气装置过电压保护和绝缘配合设计规范》GB/第5.5.2条“10~10～100的低压侧应安装一组MOA（金属氧化物避雷器） 35kV配电变压器防止反变换，可见变压器低压侧与出线断路器之间无需设置浪涌保护器。

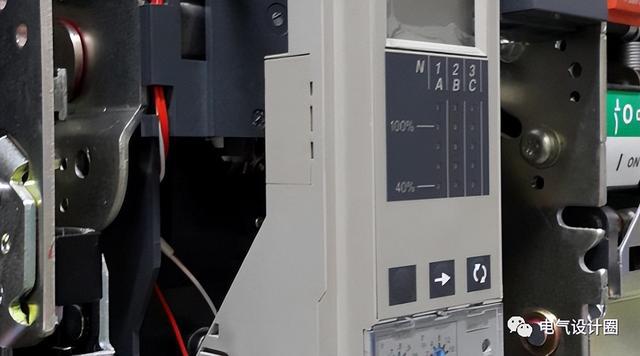

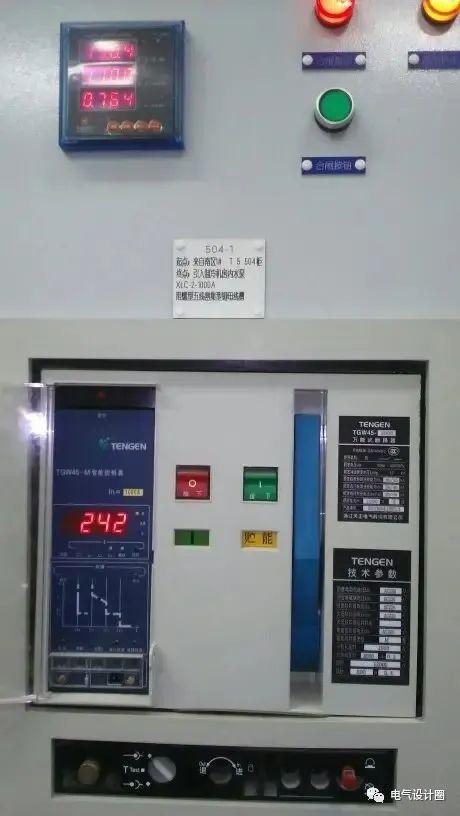

综上所述，变电站低压配电系统的浪涌保护器应设置在低压配电柜母线上，并靠近低压出线断路器的变压器。如图2所示，这不仅满足《建筑物防雷设计规范》第4.3.8条的要求，而且当变压器断路器低压侧处于合闸位置时，还考虑了《过电压保护与绝缘配合设计规范》GB/第5.5.2条的要求。
