熔断器机控制电器的有效保护范围和工作特

熔断器与开关设备一起使用时的选择

熔断器在使用中，经常需要与其他开关电器配合使用，比如一些常用的控制电路，由熔断器、断路器、接触器、热继电器、电缆（导体）、由电动机组成。其中，断路器用作电路的电源开关，接触器用于远程控制电机熔断器怎么开关电，热继电器用于保护电机、电机馈电电缆和接触器不被过流损坏，以及接触器、热继电器、电机馈电电缆和电机本身的短路保护是断路器的责任。因此，本文主要讨论熔断器与其他电器开关配合使用时如何选择。

该组合装置中的每个电气元件都有预先指定的特殊保护范围。热继电器负责低倍数过流保护段，高倍数过流保护段和低于断路器额定分断能力的短路电流由断路器瞬时脱扣分断，可以发挥断路器本身的优越性。熔断器 仅在短路电流较大的情况下工作。此时断路器也被瞬时脱扣器打断，保证电路的所有极都被切断。因此，在选择熔断器、断路器、接触器和热继电器的组合时，需要仔细配置每个电气元件的有效保护范围和工作特性。保护元素属性拟合的示例。

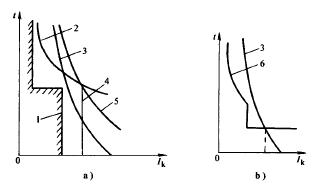

图1：三相异步电动机控制电器保护特性的配合

a) 电机控制器之间的合作 b) 熔断器 和 断路器 之间的合作

1—电机启动特性 2—热继电器特性 3—熔断器特性

4—接触器分断能力 5—电缆承载能力特性 6—断路器脱扣特性

从图1分析：

1）各元件的保护特性应在电机反时限特性曲线以下，电机启动特性曲线以上。在过流部分，熔断器 的时间-电流特性比热脱扣器的更陡峭。这是电缆和导体过流保护的理想选择，而电机过流保护需要延时功能。在短路电流段，当电流刚好超过瞬时脱扣器的动作电流时熔断器怎么开关电，断路器的响应比熔断器快，但当电流进一步增大时，熔断速度加快熔断器的动作速度比断路器的动作速度快。当电流非常大时，熔断器 也会限制预期的短路电流，如图 1-a 所示。

2）热继电器，如常见的JR系列热过载继电器和熔断器的时间-电流特性，必须能够满足电机从零速启动到全速运行的延时特性。

3) 熔断器还必须保护热继电器免受可能超过其额定电流 8 倍及以上的大电流的影响。

4）熔断器接触器也必须在短路情况下进行保护，可以分断接触器不能分断的大电流，使接触器的触点在任何情况下都不会熔接，或者只是轻微熔接. 接触器的分断能力一般为额定电流值的10倍。

5）熔断器与断路器配合时，熔断器主要分断较大的短路电流，即熔断器的分断范围为外短路电流交点，和交点内的熔断器熔断器 特性曲线位于断路器 特性曲线之上，交点内的过电流和小多次短路电流被 断路器，如图1-b所示。需要注意的是，如果熔断器不配合断路器，而是配合其他电器，只要熔断器的特性曲线低于断路器的特性曲线>，两者没有交集。

这些是选择合适的熔断器时应考虑的内容，当使用熔断器与断路器，接触器，电动机等结合使用时，应该考虑使用。 ，以上这些都需要认真考虑。
