塑壳断路器和框架断路器的区别，你知道吗？
如果满足额定电流、分断能力和保护，塑料外壳可以代替框架吗？比如T7塑料壳断路器可以用在主进线吗？如果是这样，为什么通常的做法仍然使用框架而不是便宜得多的塑料外壳？迪老师正在网上教授电气设计。
塑料外壳断路器和框架断路器都是断路器产品中非常常用的产品，但是很多人不完全明白两者的区别，经常有优柔寡断购买时的情况。在这里，先了解两者的概念，再了解两者的区别，最后了解两者的选择。
(1）框架和塑料外壳断路器概念

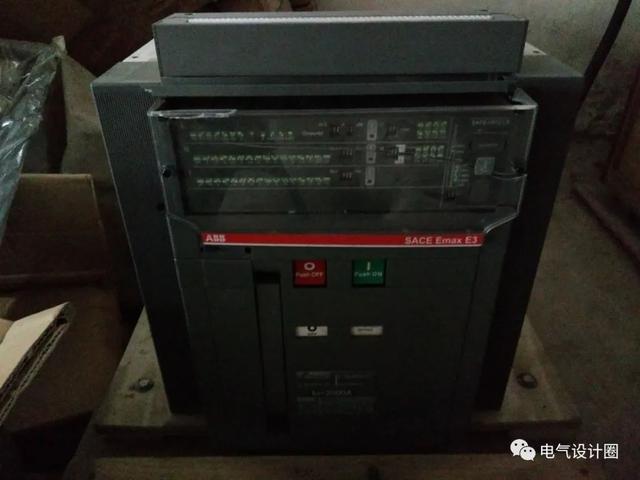

1） 框架断路器
框架断路器也称为空气型断路器或通用型断路器电流回路的闭合和闭合。它由触点、灭弧装置、操作机构、跳闸系统、外壳和控制单元组成。
按安装方式可分为固定式和抽屉式两种。固定式 外壳采用金属材料，尺寸较大，防护等级较低。抽屉式采用工程塑料外壳，结构紧凑，防护等级高，维护方便。根据保护特性，框架断路器可分为非选择性B类断路器采用电子式过电流脱扣器，具有长延时、短延时和瞬时动作保护三段保护特性。

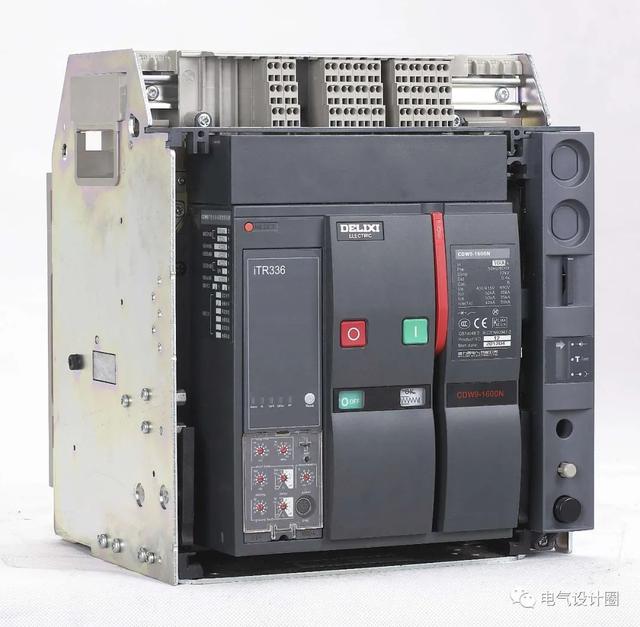

智能框架断路器内置单片机，具有显示、报警、自检、通讯功能，可与工控机组成监控系统。框架断路器最大特点是容量大，极限分断能力高，短时耐受电流充足，如德力西CDW3型断路器额定电流高达85KA，使得框架断路器具有良好的选择性和稳定性。正是因为这些优秀的特性，框架断路器的价格才更高。

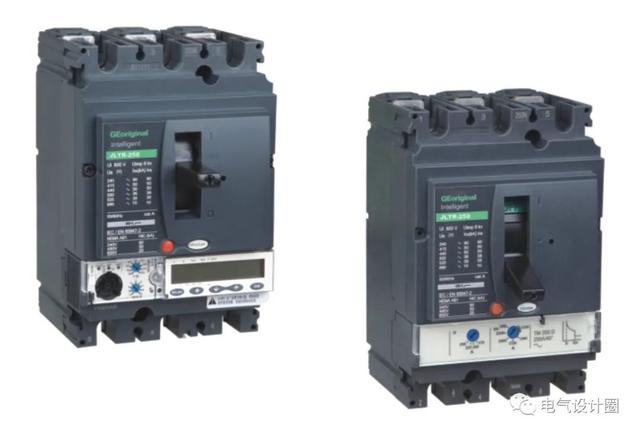

2）塑料外壳断路器
塑壳断路器又称装置型断路器，主要用于低压配电系统的进出线保护，电机保护。触点、欠压脱扣器和分励脱扣器大多是模块化的。由于结构非常紧凑，塑料外壳断路器基本不可能大修，而且大部分都是手动操作，大容量可以选择电动开合。电子式过电流脱扣器的应用，塑壳断路器也可分为A类和B类两种。塑壳断路器通常用于A类，在短路的情况下，选择性保护 没有人为的短延时，所以没有短时耐受电流（Icw）值；塑料外壳断路器的特点是体积小、接触保护好、安装方便、价格低廉。
（ 2）框架和塑料外壳断路器两者的区别
1）两者外观和安装尺寸不同

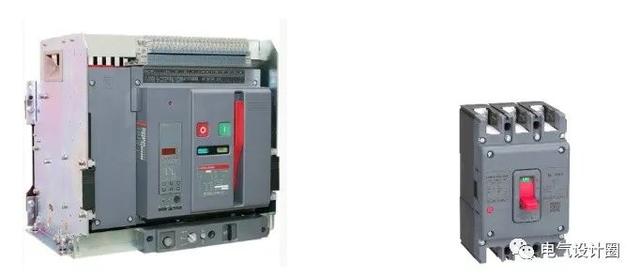

首先，从外观上看，两者框架断路器的尺寸和体积都比较大，而塑料外壳断路器的尺寸和体积相对较小。
2）两种释放的保护功能不同
框架断路器智能脱扣器具有保护功能、测量功能、辅助功能、特殊功能和通讯功能。保护功能包括：长延时保护、短延时保护、瞬时保护、MCR保护、接地保护、低压保护/报警、过压保护/报警、电压不平衡和缺相保护/报警、相序保护、低频保护、高频保护、逆功率保护、电压谐波报警、电流谐波报警；
测量功能：电流测量、电压测量、功率测量、频率测量、电能测量、谐波测量；
辅助功能：预警、自诊断功能、故障历史记录功能、测试功能；
特殊功能：负载监控、区域联控、高低温范围；
通讯功能：通讯协议功能等
塑料外壳断路器主要有长延时保护、短延时保护（即过载保护）、瞬时保护（即短路保护）。
可以看出框架断路器的保护功能比塑料外壳强。
3）两者的适用范围不同
框架断路器额定电流范围从400A到线路和供电设备具有过载、欠压、短路、单相接地等故障保护；当线路和线路中的设备出现过载、短路和欠压时，可以为线路和设备提供保护，也可以为线路的不频繁启动提供过载、短路和欠压保护。电机。

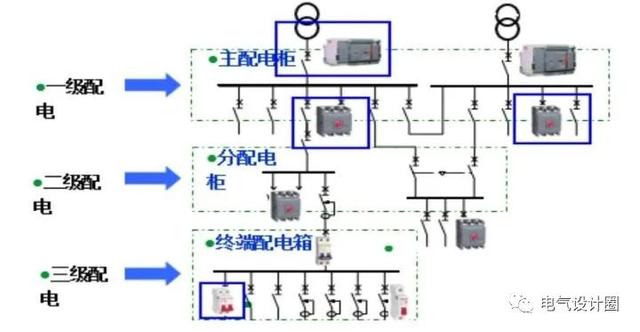

如图：
一级配电设备框架断路器接地保护，统称为配电中心，集中安装在企业变电站内，将电能分配给不同位置的下级配电设备。该级别设备靠近变压器侧，因此对电气参数要求较高，输出电路容量也较大。一般在主配电柜中，主要部件为框架断路器。
二次配电设备是配电柜和电机控制中心的总称。配电柜用于负载比较分散，电路较少的场合；电机控制中心用于负载集中，电路较多的场合。它们将上级配电设备某一回路的电能分配到就近的负载。该级别设备应提供对负载的保护、监测和控制，一般选择使用断路器：塑料外壳断路器、微断开关等
4）使用类别不同
塑料外壳断路器使用类别通常为A类。在短路情况下，选择性保护没有人为的短延时，所以没有短时耐受电流（Icw）值；时间耐受电流（Icw）值；
具体使用，应根据负载情况选择不同的断路器产品。
(3）框架和塑料外壳的选择
塑料外壳断路器与框架断路器相比，它的参数更低，结构也比较简单。通常其额定电流不超过。由于塑料外壳断路器在框架断路器的下一级，经过一段线路后，短路电流会减小。塑料外壳断路器的参数和性能均能满足操作使用要求，体积小，安装灵活，价格低于框架断路器，适合大批量和广泛的安装。
通常在使用中，由于框架断路器的参数较高（额定电压和额定电流，以及相应的分断能力等性能都高于塑壳和微断产品）框架断路器接地保护，所以通常安装在负载电流和故障电流比较大的情况下，对安全性和可靠性要求比较高。 框架断路器多用于大电流负载的进线、联络线和馈线。其下层可以使用塑料外壳断路器.
如上图所示，应按以下顺序确定电路中的低压开关：低压电源—框架断路器—塑料外壳断路器—微型断路器，在一些特殊环境下，也可以根据使用要求选择符合应用要求的产品。如果参数符合应用条件，塑料外壳断路器也可作为低压侧接变压器的进线开关。
